浮動鉸刀柄

“浮動鉸刀柄”內部的結構可實現連續的軸向偏轉和徑向平移，使被夾持鉸刀中心始終能圍繞機床主軸中心，在其垂直平面內360°徑向浮動。彌補了鉸刀中心與被加工孔中心的偏差、消除鉸刀的重新定位誤差，使鉸刀中心在整個加工過程與被加工孔中心保持一致。

適用機床：車床、銑床、加工中心、鉆床、專機

可解決以下問題：

1.  孔的尺寸偏大，尺寸精度達不到。

2.  孔的中間大，兩頭小圓柱度達不到要求。

3.  大批量生產時難以保證孔徑尺寸的一致性。

4.  鉸刀不耐用。

自動回中心浮動鉸刀柄

自動回中心的特點：在車床（含立式和臥式車床）和加工中心上均可自動回中心。浮動方向與旋轉軸軸心保持平行，自動補償夾頭和待加工孔間的軸偏差。

自動回中心可以根據刀具重量，通過調節機構調節回中的浮動阻力，這樣可以防止產生振動，從而延長刀具壽命。

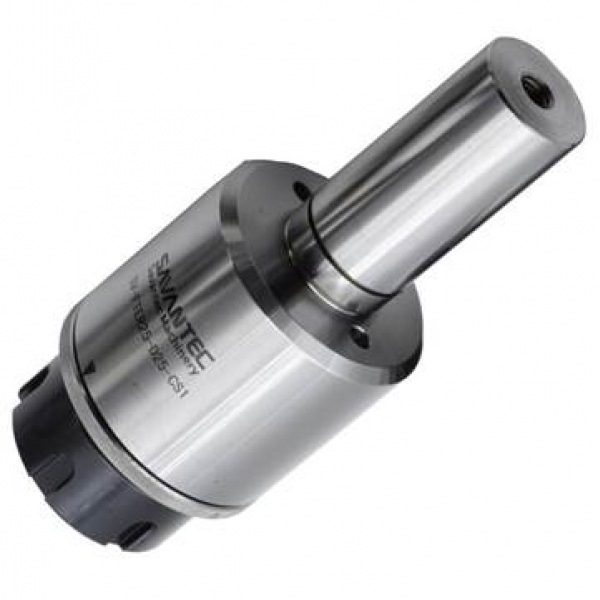

ER25浮動鉸刀柄（內冷型）

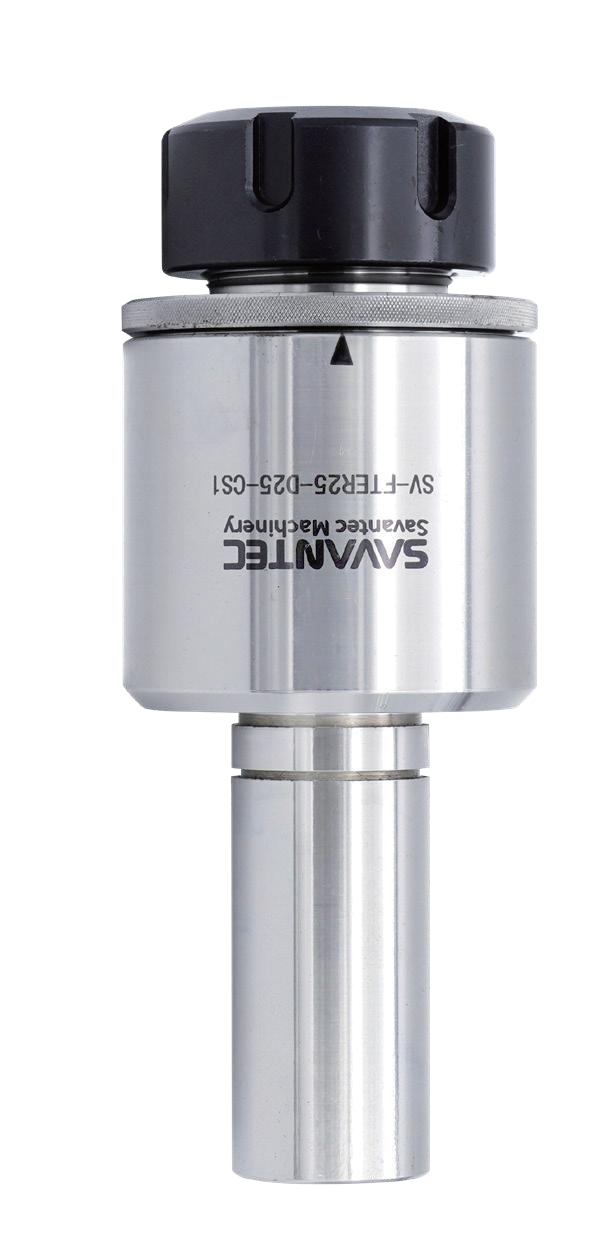

ER25可調浮動量浮動鉸刀柄（帶中心內冷）

1. 定心套筒完全旋緊時，徑向鎖緊，無浮動間隙。定心套筒盤面刻度每轉過一格，徑向浮動距離增加0.05mm，最大徑向間隙為1mm。

2. 刀柄內部的結構設計可實現鉸刀軸心線在軸向最大1°范圍內自由浮動，自動補償預加工孔中心與機床主軸之前存在的角度偏差。

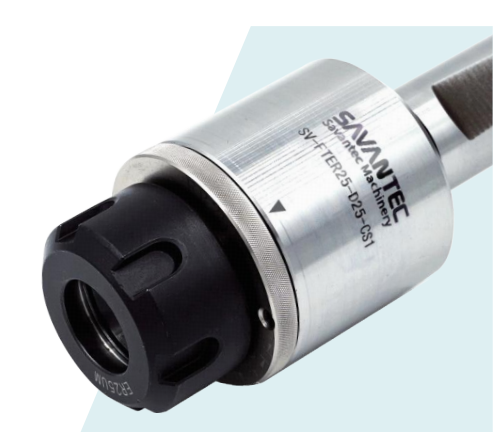

ER25 浮動鉸刀柄（內冷可調型）

Floating hinge holder (In-cooling and

adjustable)
