SAVANT賽萬特偏心式反刮刀
偏心反向沉孔刀
點擊觀看視頻：為不影響他人，觀看視頻前您可先關閉音樂

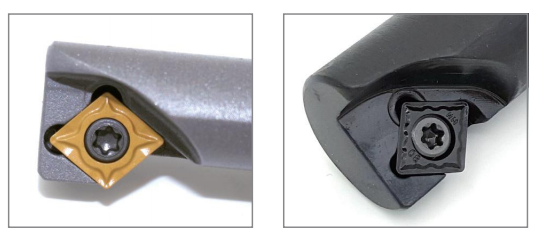

ECCENTRIC REVERSE
SCRAPER
偏心式反刮刀

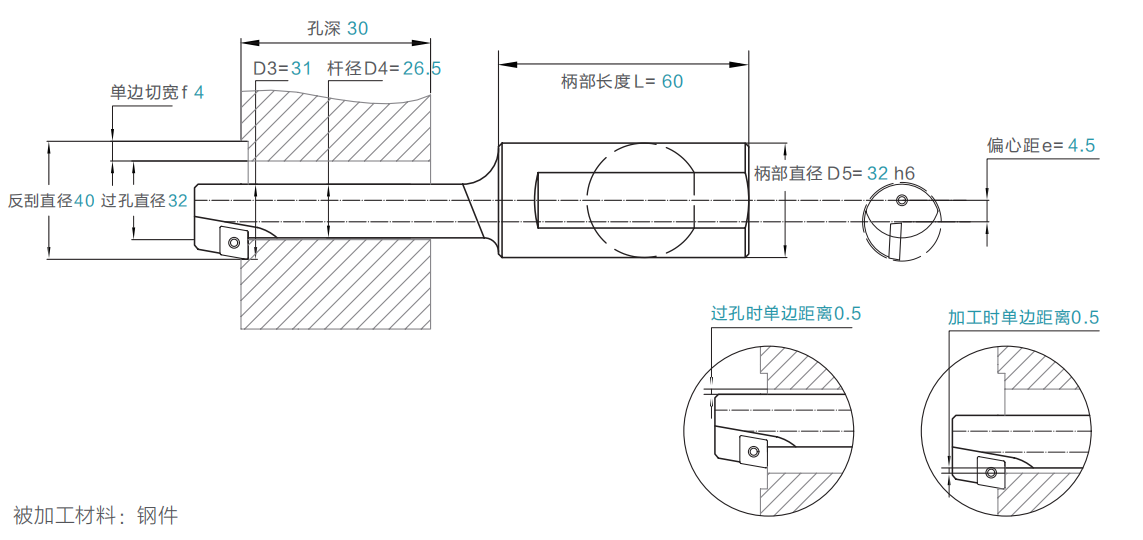

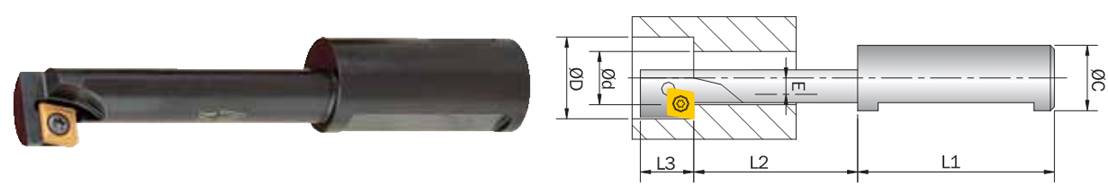

結構簡圖 Structure Drawing |
|

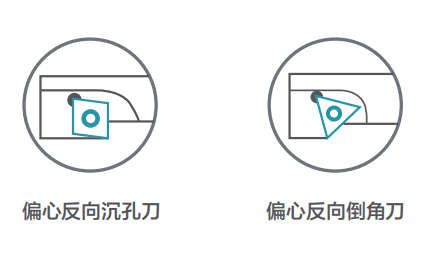

刀具特點 | 刀具分類 |
減少二次加工，增加微調結構，可加工更精準的沉孔。 不用正反轉，減少損壞幾率。 特殊設計本體剛性佳。 減少手工裝刀盤的繁瑣流程，一次進口加工成型。 接受所有規格定制，針對沉孔遠大于底孔情況，我們會選擇進口合金鋼或者加塞硬質合金或者使用整體鎢基合金作為本體。 | SAVANT 偏心式反刮刀要求機床有定向停止功能，否則不能使用。
|
加工參數PROCESSINGPARAMETERS | |||||
|---|---|---|---|---|---|
加工狀況 | 刀片材種 | 線速 | 每轉進給fz(mm/rev) | ||
|
|
| Vc（m/min） | CCMT060204 | CCMT09T308 |
碳鋼（合金鋼、不銹鋼） | 斷續切削 | NC40 NC2033 | 50（40~60） | 0.02（0.01~0.03） | 0.03（0.02~0.04） |
鑄鐵 | 一般切削 | NC2032 NC10 | 60（40~80） | 0.03（0.01~0.05） | 0.04（0.03~0.06） |
鋁合金 | 一般切削 | NC9036 K10 | 80（60~100） | 0.04（0.02~0.06） | 0.06（0.04~0.08） |

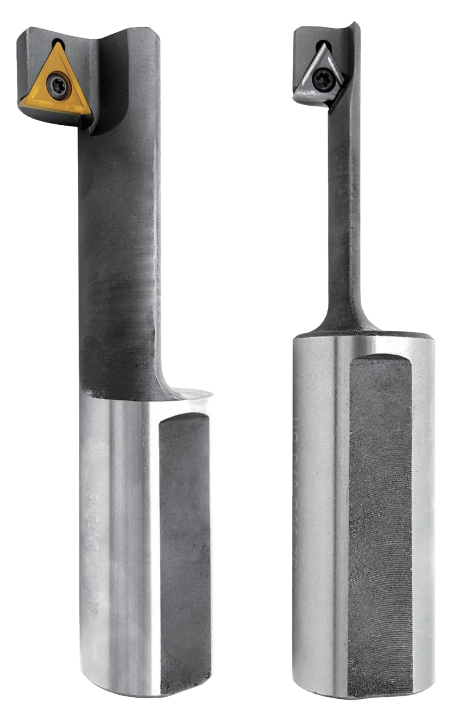

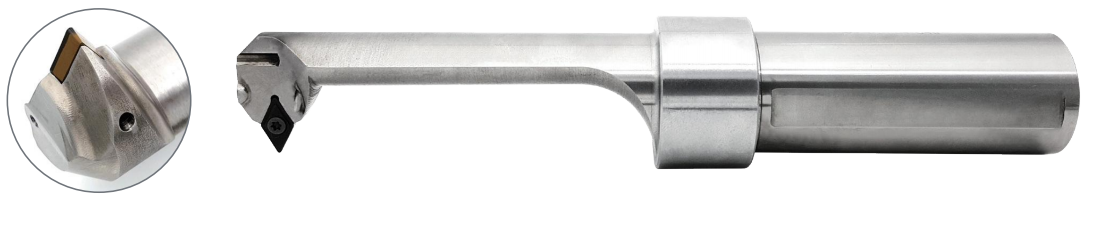

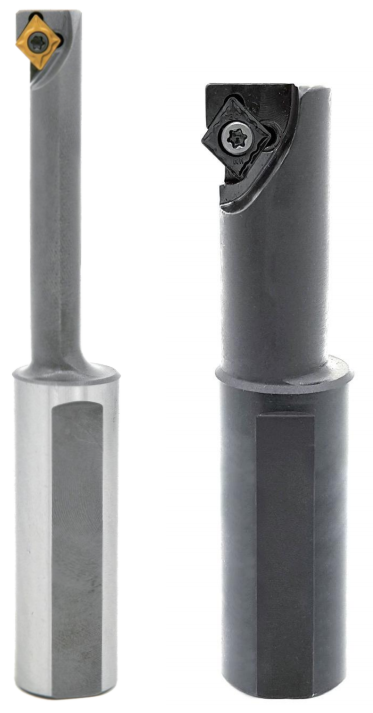

偏心反刮刀
Eccentric reverse scraper
TIPS | |
1. 刀具不用正反轉，方便操作 2. 可定制多種角度，（如：45°、60°、30°等） 3. 特殊設計，刀體剛性優越 |
|
| |

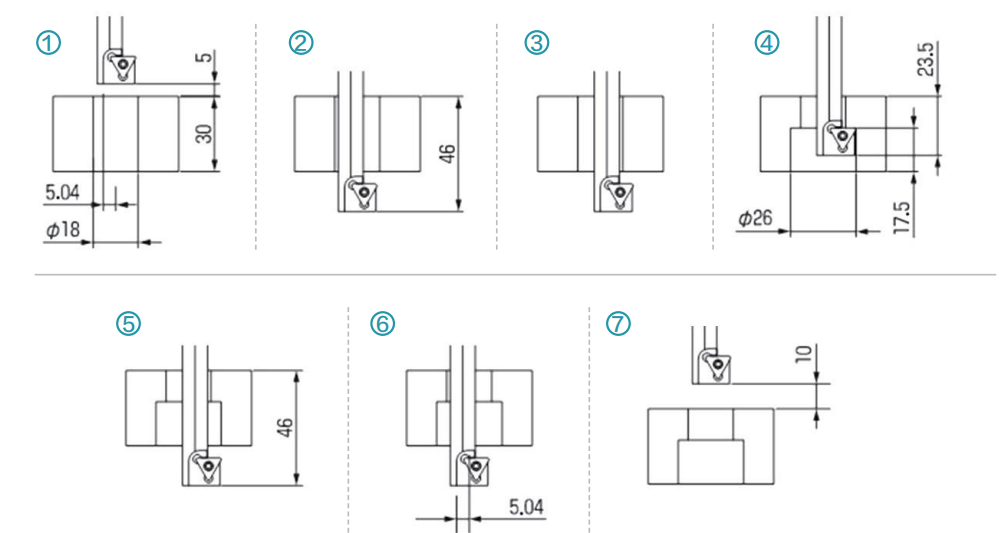

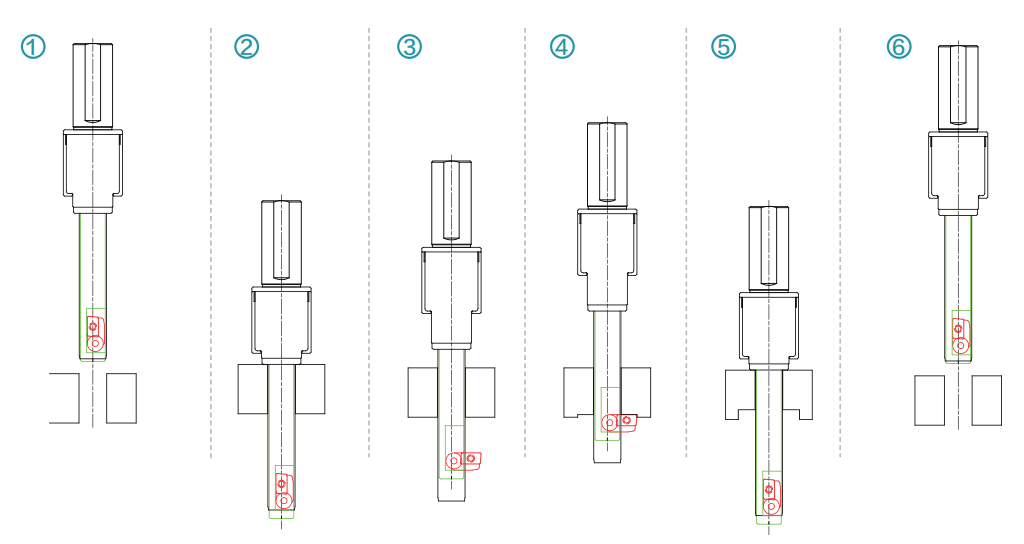

加工步驟 |
|
偏心反向倒角刀
Eccentric reverse chamfer knife
TIPS | |
1. 刀具不用正反轉，方便操作 2. 可定制多種角度，（如：45°、60°、30°等） 3. 特殊設計，刀體剛性優越 |
|
| |
加工步驟 |
|

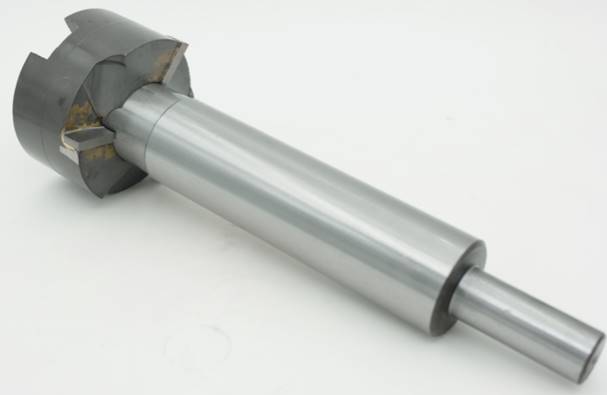

SLEEVE TYPE REVERSE
SCRAPER

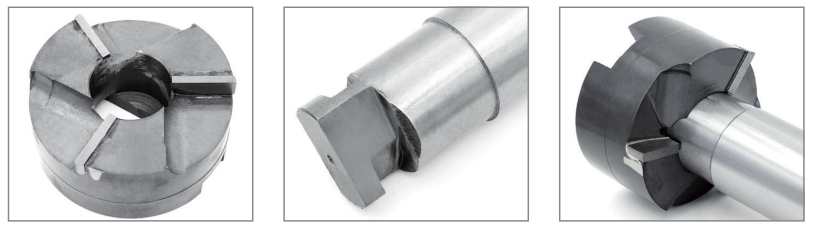

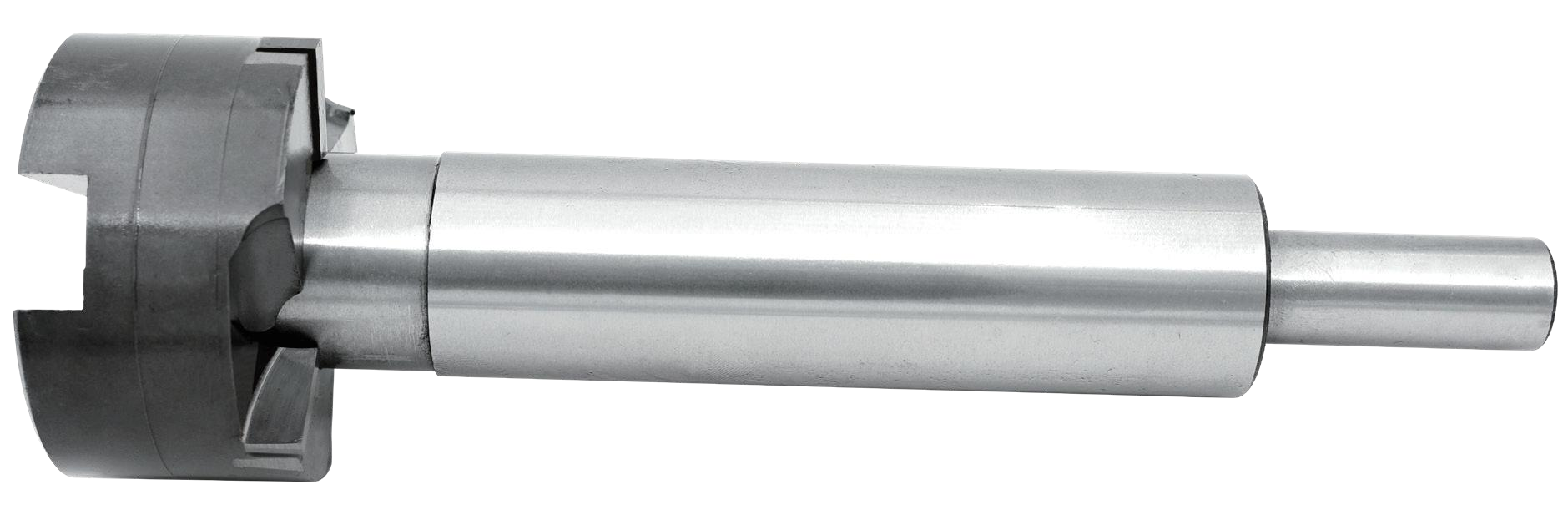

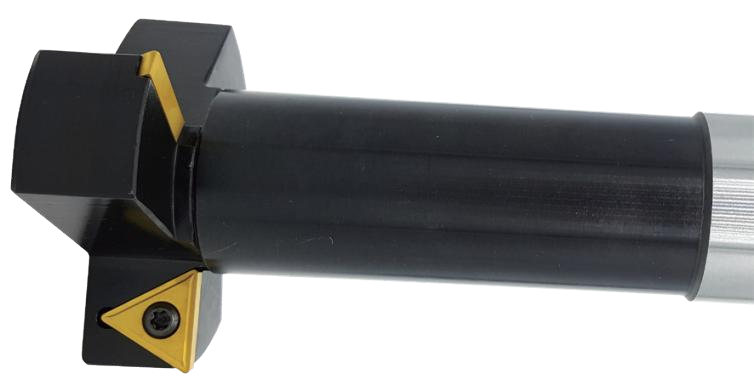

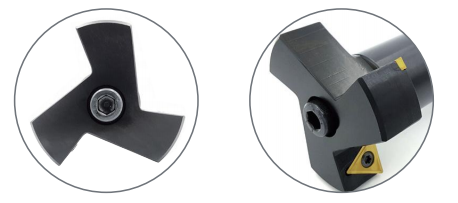

套式反刮刀
刀具特點 |
適合多種機床：加工中心、鏜銑床、搖臂鉆、臺鉆等 刀盤裝嵌方便，無需上螺絲固定，節省時間 刀片可設計成舍棄式 |
|
|

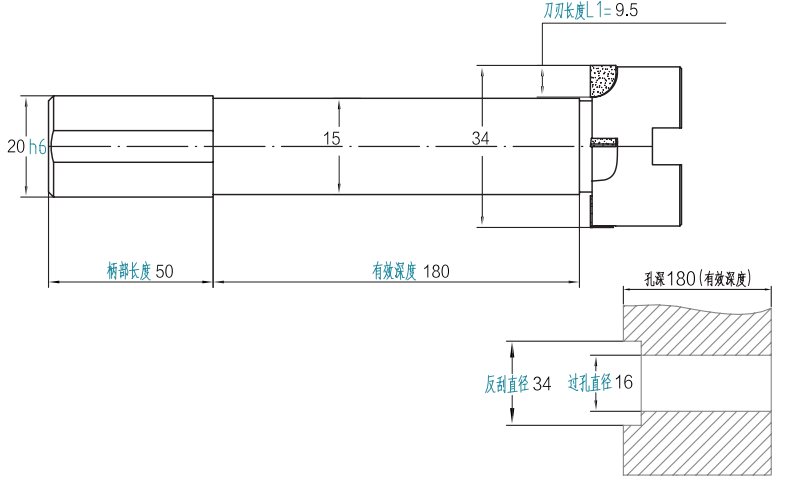

結構簡圖 Structure Drawing |
|
加工步驟 | |||||
|
|
|
|
|
|
先將刀桿 Z 軸伸入 | 然后將刀盤輕松套入 | 旋轉刀盤卡主刀桿 | 正轉向上加工 | 退回取下刀盤 | 刀桿退出，完成加工 |

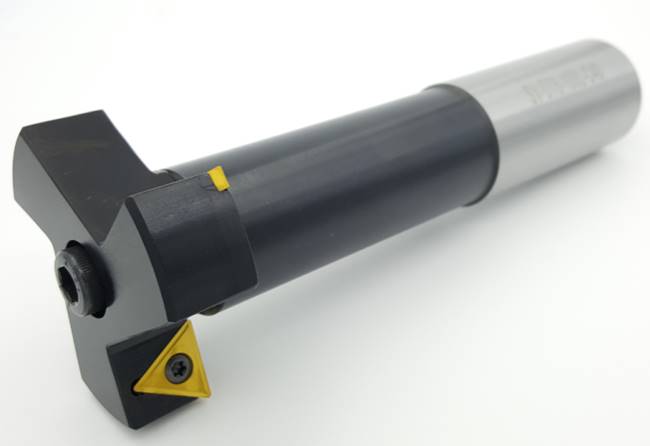

DISASSEMBLY TYPE
REVERSE SCRAPER

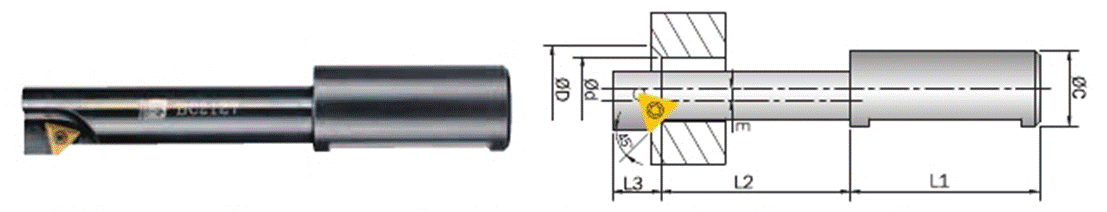

舍棄式拆卸式反刮刀

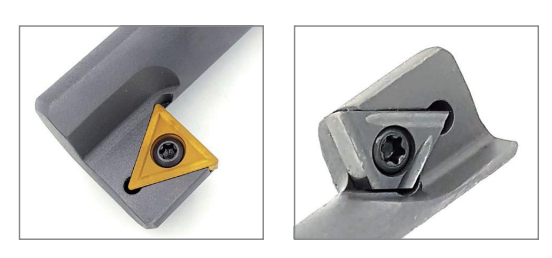

刀具介紹 | |
安裝刀片式，帶螺釘結構反刮刀： 優點：安裝緊固，剛性足，刀片可更換、成本低。 缺點：換刀耗時比較多。 | |
|
|
|
|

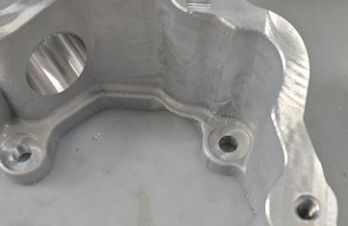

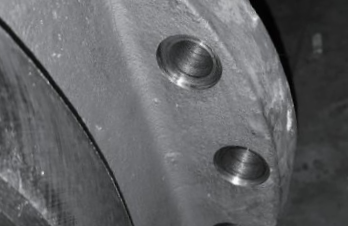

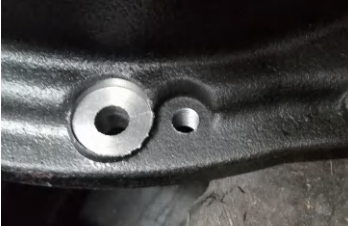

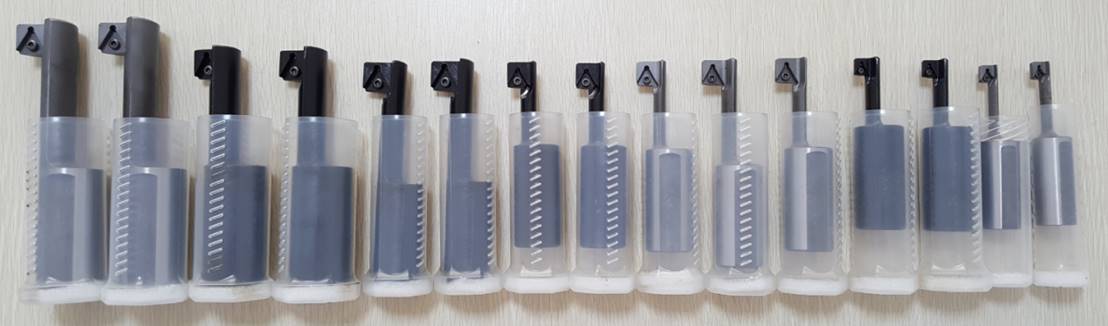

案例 SEVERAL CASES
鎢基合金反刮刀（差速器殼體用） | |
| |

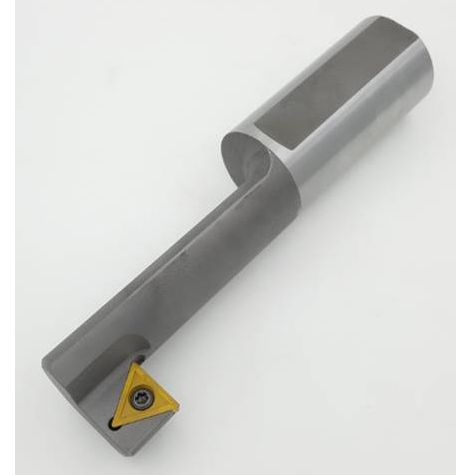

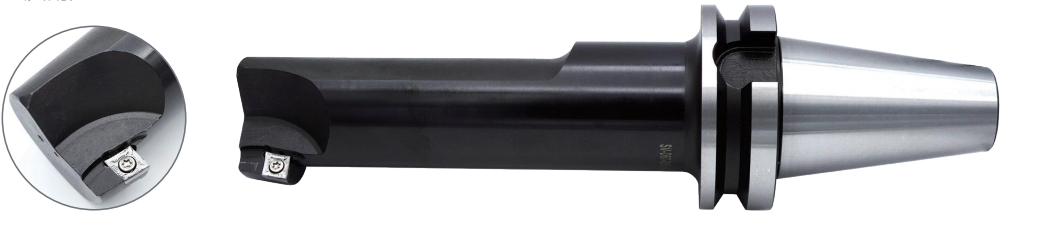

反刮刀 BT50 | |
| |

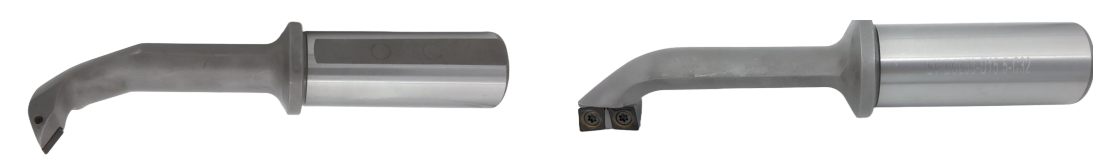

鵝頸刀（差速器殼體用） | |
|
|
| |

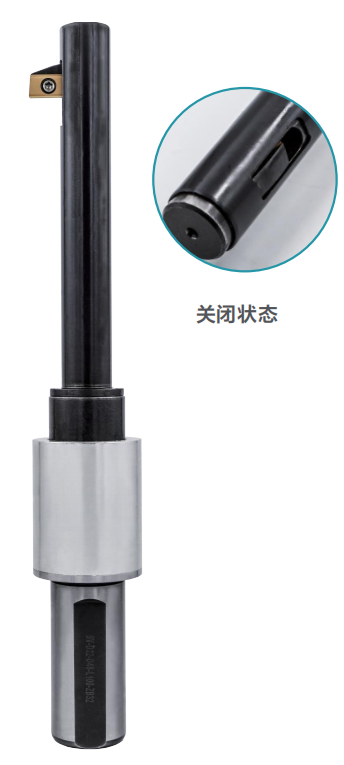

自動彈出式反刮刀
Automatic pop-up back scraper
|
|
加工原理 | |
彈出式反刮刀的加工原理類似于圓珠筆的彈出機制，主要通過碰撞刀具根部臺階面，觸發內部的彈簧或彈性結構實現刀頭的自動彈出和收回。 | |
具體原理 | 適合機床 |
○刀頭彈出 當?shù)毒吒康呐_(tái)階面接觸工件表面時，內部的彈性 結構（如彈簧）受到壓力，刀頭自動彈出，開始進行沉孔加工。 ○刀頭收回 加工好沉孔后再利用刀具根部臺階面接觸工件表 面，刀頭自動收回，避免損壞工件或刀具。 | 數控車床（CNC Lathe） 適用于加工回轉體內孔沉孔。 加工中心（Machining Center） 配合多軸聯動功能，處理復雜箱體類零件的內腔加工。 專用鏜床（Boring Machine） 針對大批量高精度孔加工（如航空航天部件）。 |
技術參數示例 | |
加工直徑范圍 Machining diameter range | D22 - D48 |
線速 Vc(m/min)碳鋼 | 20-30 |
每轉進給 fz(mm/rev) | 0.05-0.1 |
刀具優勢 |
高效加工 自動彈出和收回功能減少了手動調整的時間，提高了加工效率。 增強刀具的剛性 刀桿部分貼著孔壁加工，確保刀具整體的剛性，可加工超過2倍徑比例的沉孔。 反向刮削 刀片從內孔底部向外切削，抵消徑向力，減少工件變形） 延長刀具壽命 刀頭部分的刀夾和刀片可更換，延長了使用壽命。操作簡便無需復雜的設置，操作簡單，適合批量生產。 |
應用場景 |
|
復雜曲面加工
如模具、葉片、渦輪等復雜形狀工件的沉孔加工。 |
|
精密零件加工
如醫療器械、電子元件等對沉 孔質量要求高的工件。 |
|
批量生產
如汽車零部件、五金件等需 要高效沉孔加工的工件。 |
|
加工步驟 |
|
