機器人用浮動去毛刺刀柄
EFTAB0
機器人用浮動去毛刺刀柄

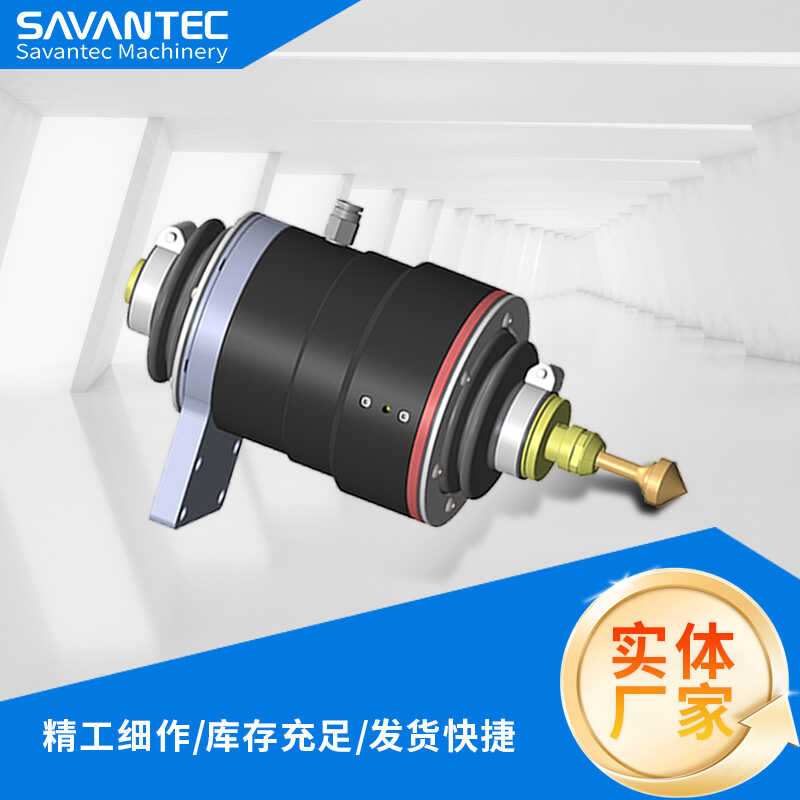

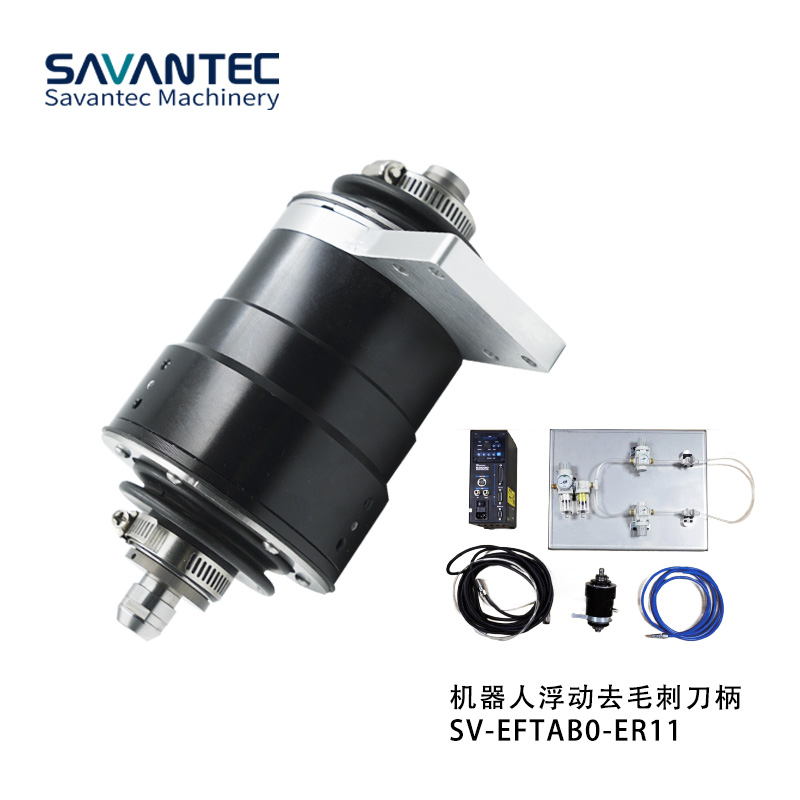

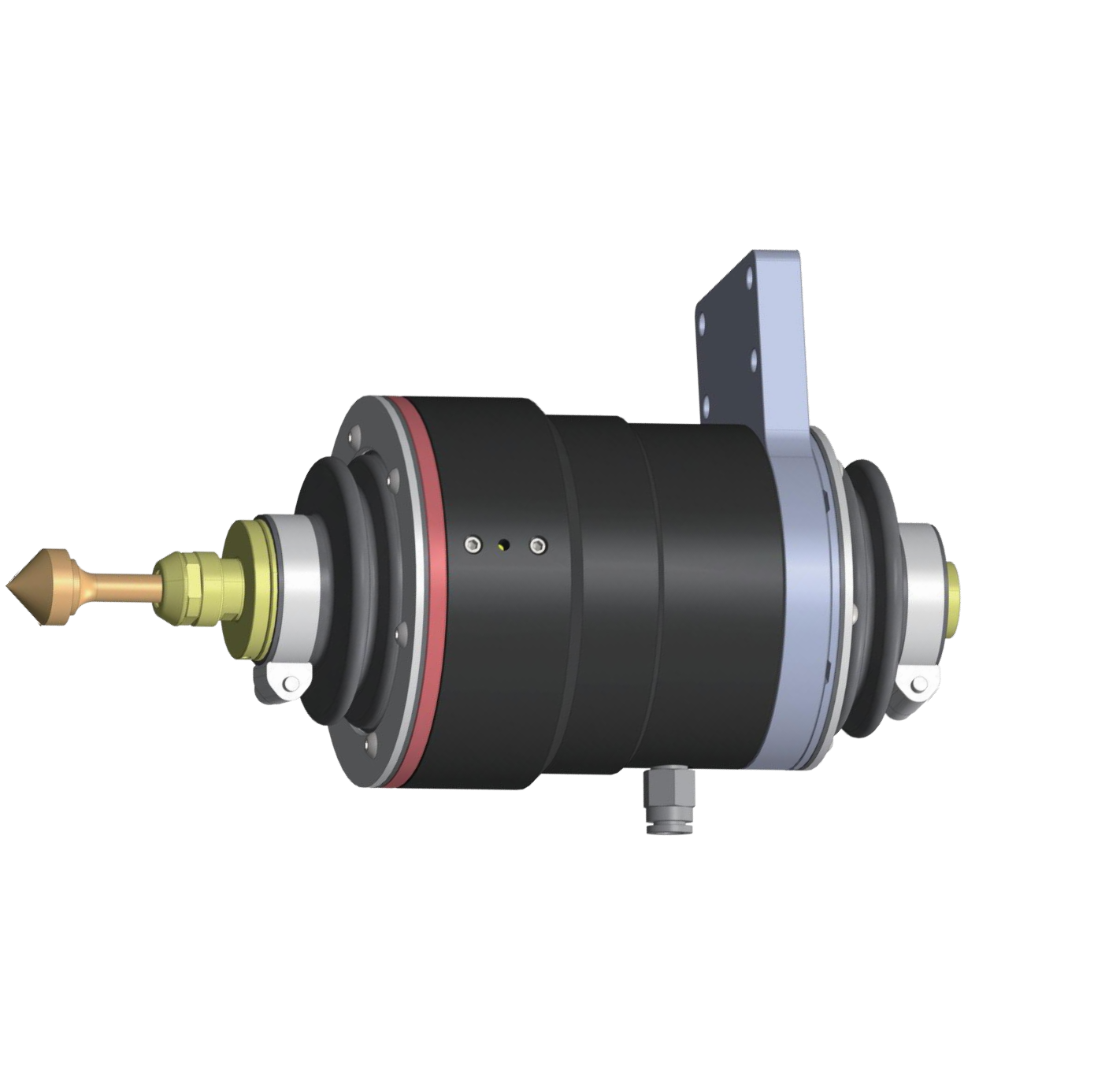

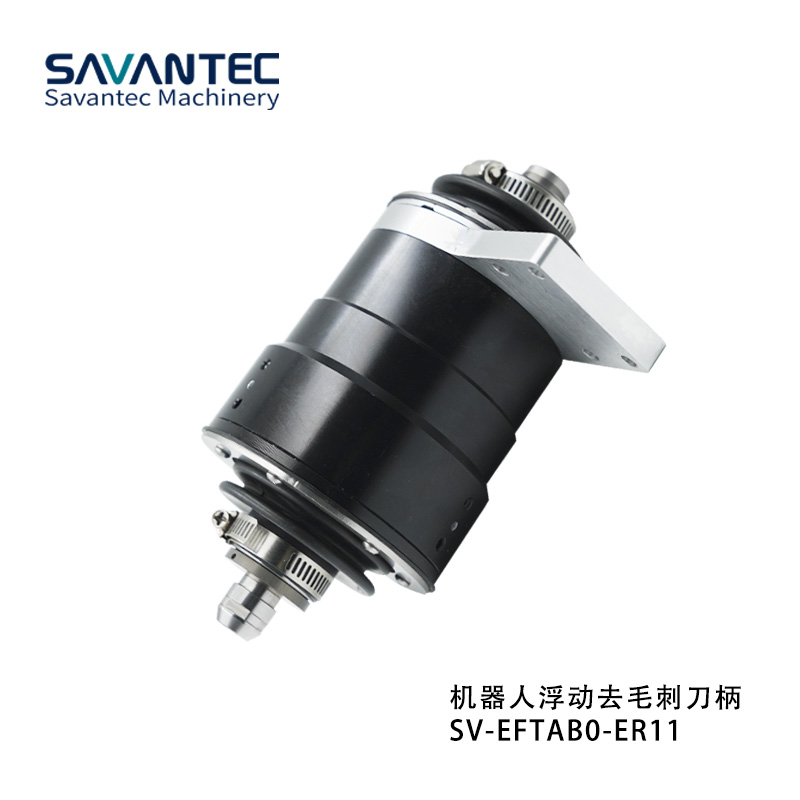

Robot with floating deburring handle
SV-EFTAB0 是一款解決零件邊緣各種毛刺、合模線和飛邊，它能在工件的實際輪廓和程序間自動補償,按工件實際輪廓進行仿形去毛刺?？梢宰詣忧宄?、鋁、銅和其他材料邊緣的毛刺。它可以通過軸向向上移動5 mm和橫向偏擺5°角度來補償工件實際輪廓偏差。 |
|
側向壓力 | |
刀具施加于工件邊緣的壓力可以通過氣壓的改變來進行調節，刀具的轉速則通過相配的控制器來調節。此刀柄利用法蘭或快換工具可以安裝在工業機器人上使用。 |

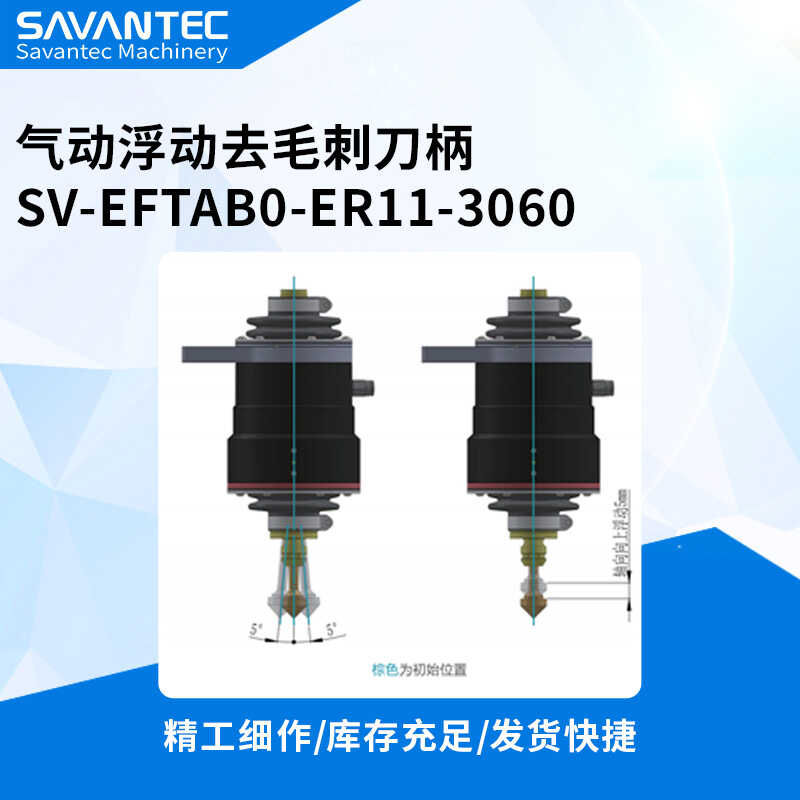

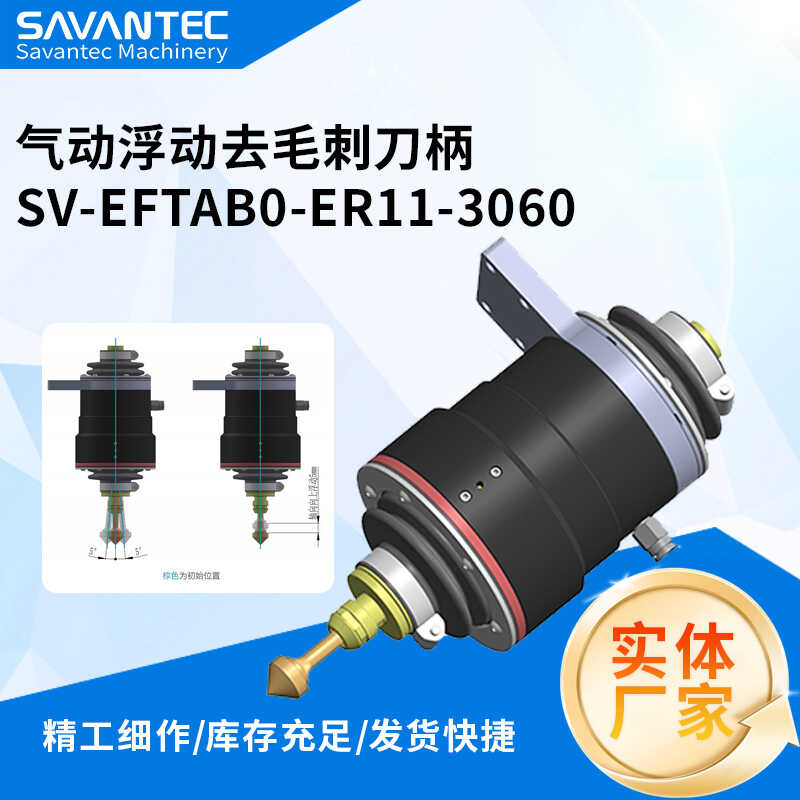

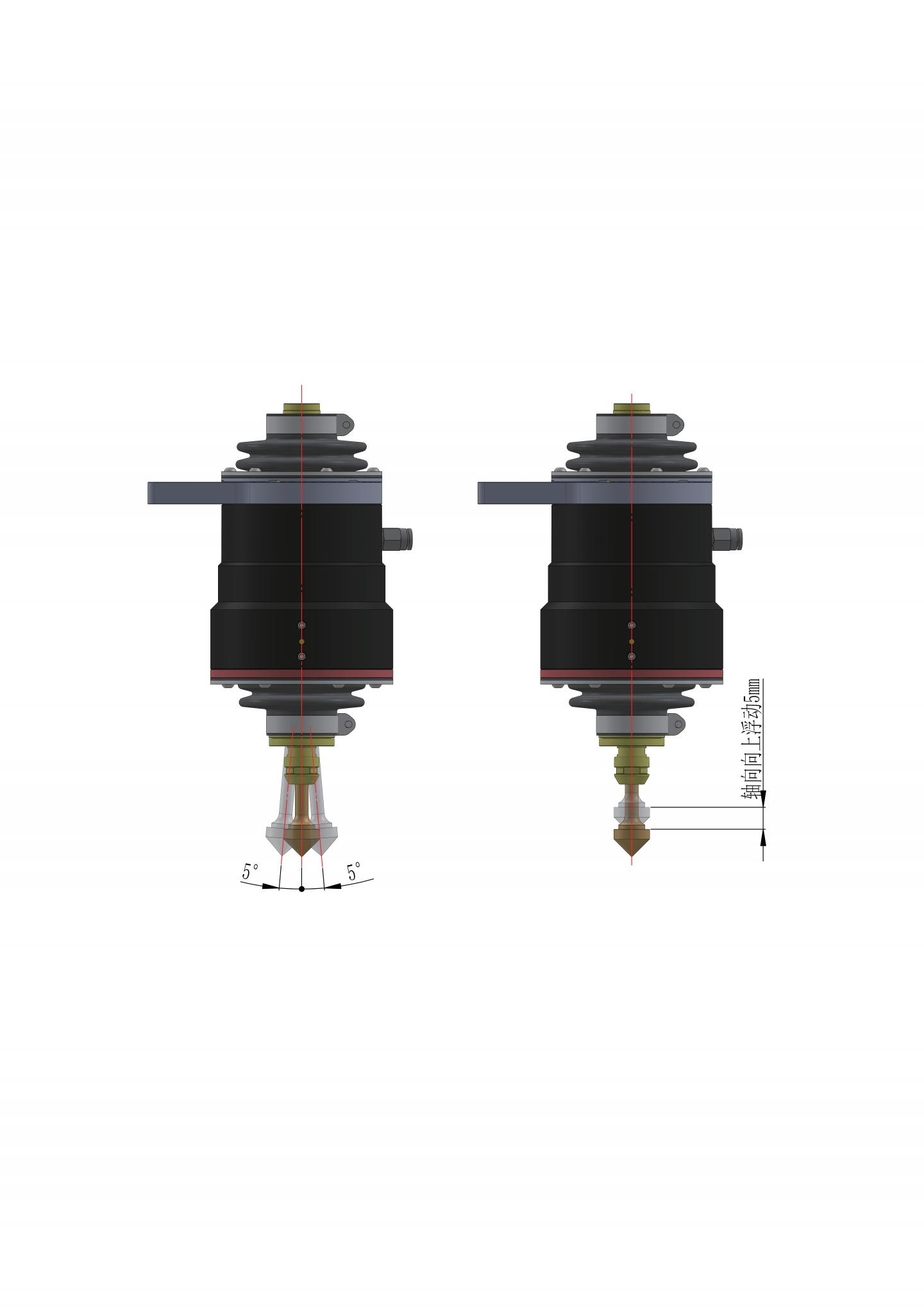

棕色為初始位置 |
加工參數 使用ER-11的夾頭，刀頭柄部夾持范圍可以從0.5mm-7mm | |
最高轉速Maximum speed | 60000r/min |
最大扭矩 Maximum torque | 0.09 NM |
功率 power | 350W |
極限角度 Limiting Angle | 橫向偏擺5° |
最大浮動量 Maximum float | 軸向向上浮動5mm |
浮動力 Buoyancy force | 20N～90N |
標準版使用ER-11筒夾夾持 硬質合金旋轉銼去毛刺，可以夾持切削頭柄部直徑從Φ0.5mm~Φ7mm，輕松適用各種工件材料。 刀柄主體重量：1.85kg | |
EFTAB0
使用注意事項
使用該刀柄時，先要供給空氣用于冷卻電主軸。 請確保該氣源清潔和干燥?；覊m、濕氣和其他污染物進入控制器和電主軸會損壞內部部件
|
|
控制器上必須設定檢測供給氣壓的氣壓檢測信號。所提供空氣的氣壓必須在 0.25～0.3MPa范圍之內。切勿提供過大的氣壓。否則可能會造成控制器內部的空氣檢測傳感器發生破損。 | 安裝、維修、首次使用或在長時間不使用后，需重新啟動馬達主軸時，切勿將轉速急速提高至高轉速，應先按下表進行試運轉，確認馬達主軸旋轉時沒有振動或異響之后方可使用。試運轉前先開啟主軸空氣冷卻（0.25～0.3 MPa范圍之內），然后開啟提供浮動力的氣源（此氣壓需要客戶測試得出，但不小于0.1 MPa），最后開啟控制器啟動按鈕啟動電主軸。 |
如果在控制器內連接的軟管內混入水或油時，可能會導致控制器的故障。 |
|
請小心地將冷卻液直接噴到刀具上。請勿直接噴在主軸本體上。大量冷卻液直接噴灑在主軸上可能導致馬達旋轉過載，喪失電主軸耐久性。切勿在沒有空氣吹掃的情況下直接將冷卻液噴灑在主軸主體上。 | 其余控制器操作使用及注意事項，請參照控制器廠家提供控制器使用說明。 |
|
|

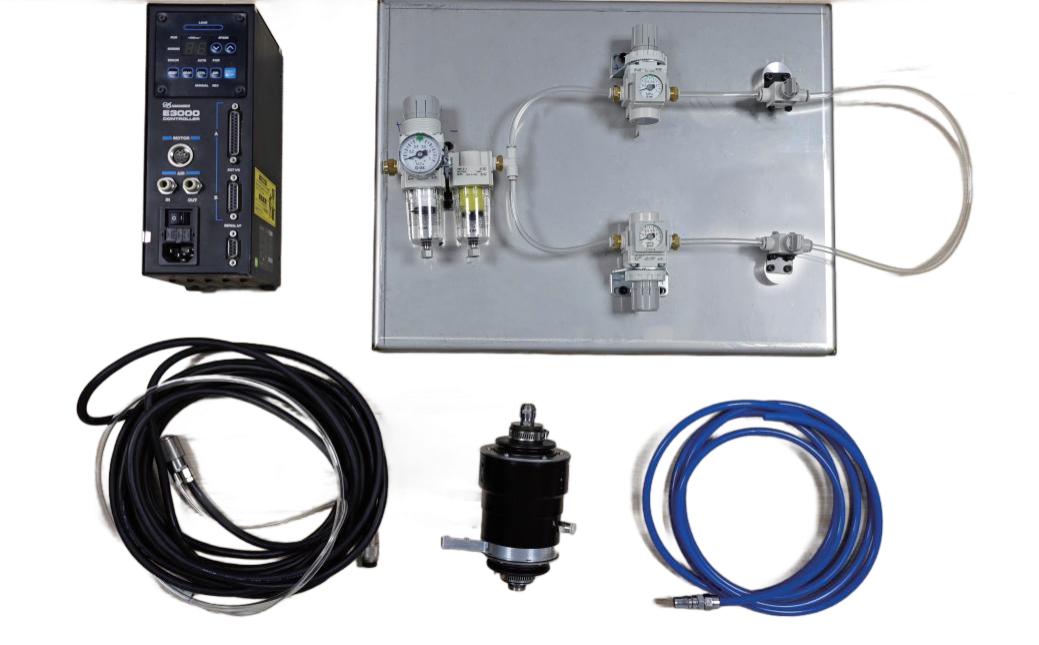

控制器使用說明 Specification size chart |
| ||||
|---|---|---|---|---|---|
步驟 | 1 | 2 | 3 | 4 | 5 |
轉速 （r/min） | 15000 | 30000 | 40000 | 50000 | 60000 |
旋轉時間 （min） | 15 | 10 | 10 | 10 | 10 |
注意事項 | 無異常聲音 | 主軸外形的溫度上升在20℃以下。超過20℃時，應停止運轉20分鐘以上。重新氣動時還是超過20℃時，請檢查安裝方法有無問題。 | 主軸外形的溫度 上升在20℃以下 時沒有問題 | ||
